PLC制御油圧スクラップ金属シャー（水冷式パワ​​ーシステム搭載）

SEOタイトル: PLC制御油圧スクラップシャー（水冷式）
メタディスクリプション: Q91Y-630Wは、オムロンPLC制御、リモート操作、3つの45kWモーター、A4V-250ポンプ、油圧水冷システムを備えています。

重質スクラップ処理のための統合制御

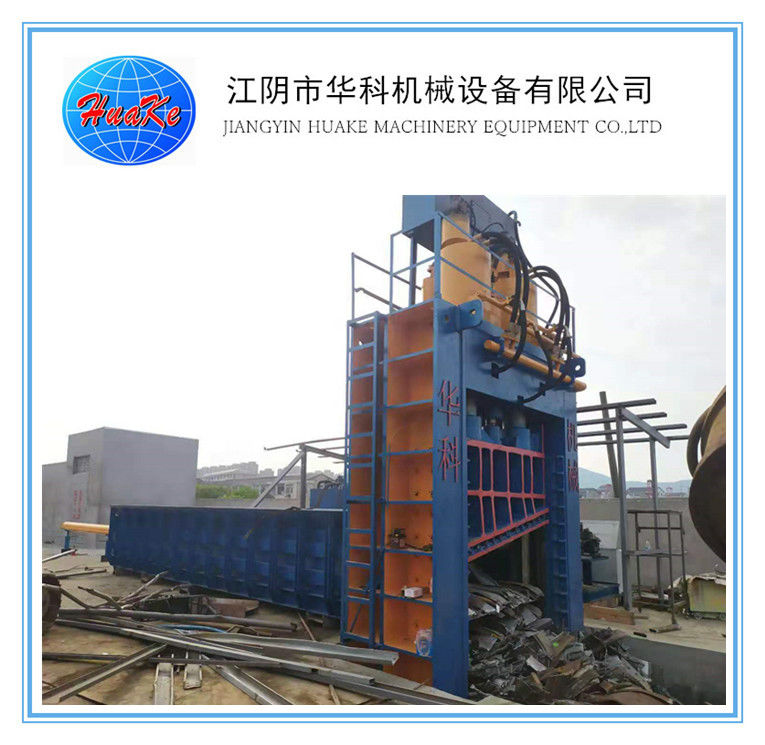

「Q91Y-630W PLC制御油圧スクラップ金属シャー」は、油圧切断、材料保持、後部プッシュ、長さ調整を1つの制御システムに統合しています。

供給された仕様では、オムロンCP1EシリーズPLC、XINJIEテキストディスプレイ、オムロンリミットスイッチ、DELIXI電気部品、YICHENGソレノイドバルブが特定されています。

本機はリモートコントロール操作もサポートしており、適切な操作位置から関連する動きを制御できます。

主要油圧パワ​​ー構成

本機は3つの主要な電動モーターを使用しています。

油圧システムは3つのA4V-250ポンプによって駆動されます。

文書化された油圧システム作動圧力は25MPa以下です。31.5MPaという数値はポンプの定格圧力であり、通常の作動圧力として提示されるべきではありません。

水冷循環

油圧せん断はオイルシステムに継続的な負荷をかけます。Q91Y-630Wには水冷循環ユニットが搭載されています。

その冷却構成は次のとおりです。

• 65-125A-2.2循環ポンプ
• 2.2kWポンプ出力
• 1450rpm定格速度
• 200L/min公称流量
• 0.63MPa公称圧力
• BB60H-20水冷器

総設置システム出力は137.2kWと記載されており、3つの45kWメインモーターと2.2kW冷却ポンプを組み合わせています。

協調機械動作

制御システムは複数の油圧アクションを管理します。

1. 後部シリンダーによる材料供給
2. 材料長ポジショニング
3. 油圧保持
4. せん断シリンダーの動き
5. シリンダーリターン
6. 繰り返し切断シーケンス

この協調動作は、各動作を個別に制御する必要がある機器よりも、産業用スクラップ処理に適しています。

文書はPLCおよびリモートコントロール操作をサポートしていますが、完全無人自動ラインとしては説明されていません。

電気的カスタマイズ

標準の電気仕様は次のとおりです。

380V、三相、50Hz

文書によると、他の電源仕様はカスタマイズ可能です。顧客は、生産前に現地の電圧、周波数、相要件、および適用される電気規格を提供する必要があります。

適切なユーザー

この構成は次のユーザーに関連しています。

• スクラップリサイクルヤード
• 製鋼所
• 鋳造所
• 鋼材加工工場
• 産業用金属回収施設

PLCシステム、リモートコントロール、油圧パワ​​ーユニット、および冷却回路は連携して、繰り返し重質スクラップ切断をサポートします。機械の選択は、材料サイズ、鋼材強度、積載方法、および必要な処理能力に基づいて行う必要があります。
