Q91Y-630W 9 ～ 11 TPH 鋼スクラップ処理用の頑丈な油圧スクラップ金属シャー

製品概要

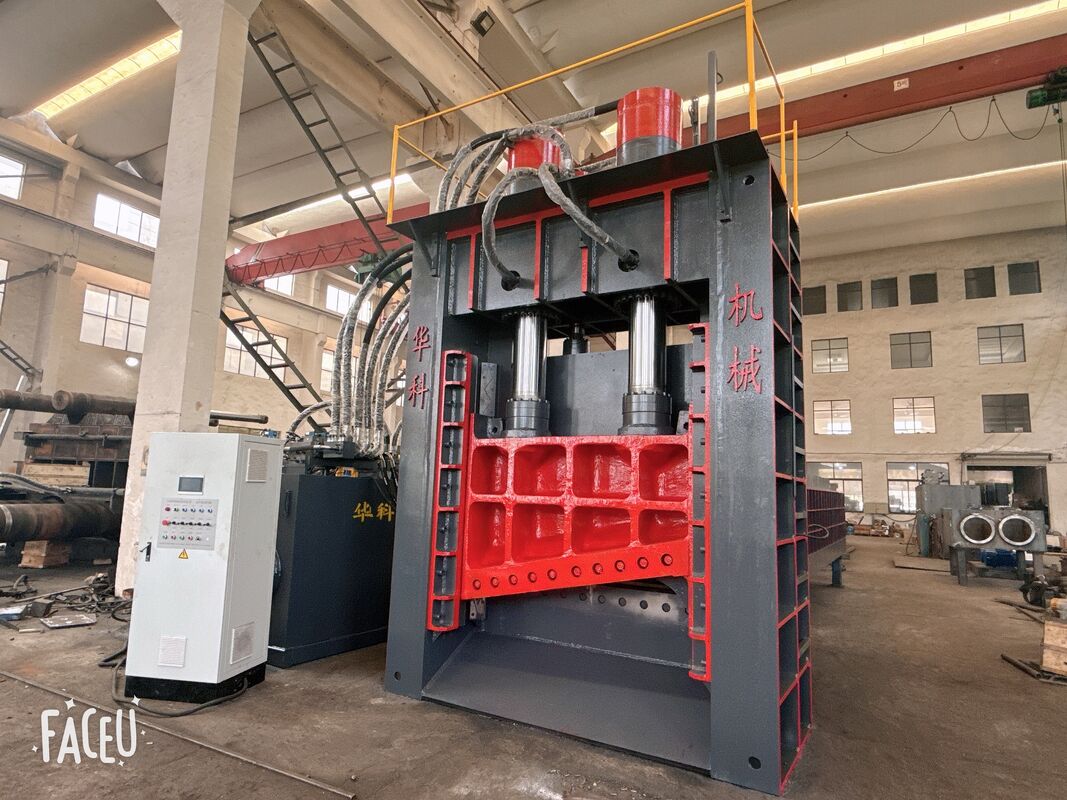

のQ91Y-630W 強力油圧スクラップメタルシャーは、長くてかさばる大量の鉄スクラップを、短くて扱いやすい断片に切断するように設計されています。スクラップリサイクルヤード、製鉄所、鋳物工場、金属加工工場、産業廃棄物リサイクル施設などに最適です。

この機械は 2 つのメイン シャーリング シリンダーと 1 つの高速シャーリング シリンダーを組み合わせており、合計で 2 つのせん断力を提供します。655トン。が装備されています7000×1600×900mmフィードボックス、1600mm切断刃、後部の材料押しシリンダー、および調整可能な切断長制御システム。鉄スクラップ処理の場合、文書化された生産能力は控えめに見積もられています。毎時9～11トン。

主な技術的利点

655トンの複合せん断力

Q91Y-630W は以下を使用します。

• 2 つのメインシャーリングシリンダー、それぞれの定格が約 260 トン
• 定格約 135 トンの高速せん断シリンダー 1 基
• 総複合せん断力: 655 トン

この油圧構成は、指定された材料強度範囲内の重量鋼スクラップ、厚板端材、丸鋼、角鋼、その他の工業用鉄材料を処理するのに必要な力を提供します。

1 時間あたり 9 ～ 11 トンのスクラップ鉄鋼処理能力

スクラップ鋼用途の場合、この機械の生産速度は保守的に見積もられて毎時9～11トン。

実際の出力は以下によって異なる場合があります。

• スクラップの種類
• 材料の厚さ
• 材料密度
• 給餌効率
• 必要な切断長さ
• オペレーターの経験
• クレーンまたはグラブの送り速度

記載されている容量はスクラップ鋼の処理に基づいており、個別の確認なしにアルミニウム、銅、ステンレス鋼、またはその他の材料に自動的に適用されるべきではありません。

7メートルの長いスクラップ用フィードボックス

内部フィードボックスの寸法は次のとおりです。

7000×1600×900mm

長さ7メートルのフィードボックスは、長くてかさばる廃材の受け入れに適しています。この設計により、材料がせん断プロセスに入る前に過度に手動でプレカットする必要性が軽減されます。

典型的な材料には次のものがあります。

• 長い鋼材端材
• スクラップ鋼板
• 形鋼スクラップ
• 丸鋼
• 角鋼
• 解体用鋼材
• 産業用鋼材製造廃棄物

長いフィード ボックスは、組織的なフィードと段階的な材料の切断チャンバーへの押し込みもサポートします。

1600 mm幅の切断刃

機械には、刃長1600mm、剪断幅1600mm。

広い切断開口部により、さまざまなスクラップ片を切断領域全体に配置することができ、かさばるまたは不規則な鉄スクラップの処理をサポートします。

文書化された最小せん断開口部の高さは次のとおりです。550mm、せん断角度は10.5度。

後押し材料供給システム

Q91Y-630W は、後部の油圧シリンダーを使用して、スクラップ材料を切断チャンバーに向かって押します。

材料押し込みシステムの仕様

• 押出シリンダ型式：YG220/160-7000
• シリンダストローク：7000mm
• 最大推力：1350kN
• 概算推力：135トン
• 押し込み速度：300mm/s
• 押し方：後シリンダー押し
• 切断長さ: 調整可能
• 長さ制御システム: 付属

リアプッシュ設計により、手動での位置変更に完全に依存することなく、長く混合されたスクラップをフィードボックス内に移動させることができます。調整可能な切断長システムにより、オペレータは輸送、保管、炉装入の要件に応じて、せん断された材料のおおよそのサイズを制御できます。

油圧式材料保持システム

メインの切断ストロークの前に、材料保持システムがスクラップをより安定した位置に押し込みます。

この機械には 2 つの材料保持シリンダーが装備されています。

材料保持パラメータ

• シリンダー型式：YG200/140-950
• 数量: 2シリンダー
• 最大推力: 800 kN/シリンダー
• おおよその保持力：1シリンダーあたり80トン
• 総保持力：約160トン
• シリンダ移動量：900mm

保持システムは、剪断前に緩んだスクラップや不規則なスクラップを安定させるのに役立ち、切断サイクル中の材料の動きを軽減します。

参考切断能力

PDF では、引張強度が以下を超えない鋼の参考切断能力を指定しています。

Δb≦450MPa

指定された材料強度条件下で、文書化された参照サイズには次のものが含まれます。

これらの値は、記載された材料条件下での参考容量として扱う必要があります。実際の切断能力は、材料のグレード、形状、送り位置、刃の状態、操作方法などにより異なります。

主な技術仕様

空荷せん断周波数は次のように文書化されています。1分間に3～4回実際に読み込まれた実稼働サイクルと混同しないでください。

モーターと油圧ポンプの構成

油圧動力システムは 3 つのメイン モーターと 3 つの油圧ポンプを使用します。

メインモーター

• 型式：YE-225M-4
• 定格電力: モーターあたり 45 kW
• 数量: 3 セット
• 主モーター総出力: 135 kW
• 定格回転数: 1440 rpm

油圧ポンプ

• モデル: A4V-250
• 数量: 3 セット
• 定格圧力：31.5MPa
• 公称排気量: 250 ml/r

油圧システムの作動圧力は以下のように指定されています。25MPa、油圧ポンプの定格圧力は31.5MPa。これらは異なる技術的な値であり、同じパラメータとして扱うべきではありません。

油圧操作用の冷却システム

Q91Y-630Wは油圧ユニットに水冷循環システムを採用しています。

冷却システムの仕様

• 冷却ポンプ型式：65-125A-2.2
• 冷却ポンプ出力：2.2kW
• 定格回転数: 1450 rpm
• 公称流量: 200 L/min
• 呼び圧力：0.63MPa
• ウォータークーラー型式：BB60H-20
• 数量: 1セット

冷却システムは、産業運転中の作動油の温度管理をサポートします。

PLCとリモコンの操作

この機械にはPLC制御と遠隔操作が装備されています。

仕様に記載されている主な制御コンポーネントは次のとおりです。

• オムロン CP1Eシリーズ PLC
• オムロン リミットスイッチ
• XINJIEテキスト表示
• デリックスの電気部品
• 宜城電磁弁
• Xingcheng 特殊鋼摩耗プレート

遠隔制御機能により、オペレータは適切な作業位置から機械の動作を管理できます。これにより、通常の操作中に切断領域の近くに留まる必要性が軽減されます。

適切な用途

Q91Y-630W 油圧スクラップメタルシャーは、次の業界で使用できます。

金属くずリサイクルヤード

この機械は、長くてかさばる不規則な鉄スクラップを、分別、保管、輸送、再販のために短いセクションに処理できます。

製鉄所

製鉄所は、炉に装入する前にスクラップ材料を準備するためにこの機械を使用できます。

鋳物工場

鋳造工場は、この機械を使用して鉄スクラップの寸法を削減し、より管理しやすい炉への供給物を準備することができます。

金属加工工場

鋼板端材、製造残材、構造スクラップ、その他の産業用金属廃棄物をリサイクル前に処理できます。

解体スクラップ処理

長い構造用鋼材や解体廃棄物は、輸送やさらなる加工の前に短くすることができます。

代表的な材質

この機械は主に鉄スクラップの処理を目的としています。

適切な材料には次のものがあります。

• スクラップ鋼板
• 重量鋼端材
• 丸鋼スクラップ
• 角鋼スクラップ
• 形鋼スクラップ
• 長い鋼片
• 産業用鉄鋼廃棄物
• 解体用鋼材
• 混合重鉄スクラップ

機械を選定する前に、材質寸法、鋼種、引張強さ、形状、送り方法をご確認ください。

Q91Y-630W 金属スクラップシャーの仕組み

ステップ 1: スクラップの積み込み

鉄スクラップは、クレーン、油圧グラブ、掘削機、またはその他の適切な積み込み装置によって 7000 mm のフィード ボックスに積み込まれます。

ステップ 2: 材料の押し込み

後部の油圧シリンダーがスクラップをせん断チャンバーに向かって押します。オペレータは必要な切断長さに応じて送り距離を調整できます。

ステップ 3: 材料の保持

2 つの油圧保持シリンダーがスクラップを押し、切断前に安定させます。

ステップ 4: 油圧せん断

メインシャーリングシリンダーと高速シャーリングシリンダーが材料に刃を送り込みます。

ステップ 5: 材料の排出

切断後、短いスクラップ部分が切断領域から落ち、輸送、保管、または炉の装入のために収集できます。

ステップ 6: 繰り返し処理

後部シリンダーが残りの材料を前進させ、機械は切断サイクルを繰り返します。

スクラップ処理業務のメリット

手動火炎切断への依存度の低減

長くてかさばるスクラップは、輸送や炉の使用前に事前に切断する必要があることがよくあります。油圧せん断により、適切な材料の手動火炎切断への依存を減らすことができます。

より管理しやすいスクラップ寸法

調整可能な押し込みおよび長さ制御システムにより、保管、輸送、および下流の機器への供給が容易になる短いスクラップセクションを生成できます。

大きな供給能力

7000 × 1600 × 900 mm のフィードボックスは長くてかさばるスクラップを受け入れることができるため、積み込む前にすべてのピースを切断する必要性が軽減されます。

強力な油圧力

655 トンの複合せん断力により、指定された引張強度とサイズ制限内の重量鋼スクラップの処理がサポートされます。

産業用スクラップの量に適しています

この機械は、1 時間あたり 9 ～ 11 トンのスクラップ鋼生産速度が記録されており、小型ワニ鋏や手動切断装置よりも高い処理能力を必要とするリサイクル作業を目的としています。

配送情報

機械は輸送のために主要なセクションに分かれています。

文書化された出荷提案には、幅超過または高さ超過の可能性がある要件を備えた 40 フィートのフラットラック コンテナと、他の機械セクション用の追加のコンテナが含まれています。最終的なコンテナの選択は、輸送ルート、運送業者の制限、港の要件、最終的な梱包寸法に従って確認する必要があります。

Q91Y-630W 油圧スクラップ金属シャーを選ぶ理由

Q91Y-630W は、強力なせん断力、長い材料供給能力、油圧押し込み、PLC 制御、産業用スクラップ鋼生産量の実用的な組み合わせを提供します。

このモデルを検討する主な理由は次のとおりです。

• 655トンの複合せん断力
• 9 ～ 11 TPH で記録されたスクラップ鋼処理能力
• 長さ7000mmのフィードボックス
• 切断幅1600mm
• 135トンの後押し力
• 調整可能な切断長さ制御
• 約160トンの材料保持力
• PLCとリモコンの操作
• 水冷循環システム
• カスタマイズ可能な電源

よくある質問

Q91Y-630Wの生産能力はどれくらいですか？

文書化された生産能力は控えめに見積もられたものです。鉄スクラップの場合は 1 時間あたり 9 ～ 11 トン。実際の生産量は、スクラップ密度、寸法、供給効率、必要な切断長さによって異なります。

総せん断力はいくらですか?

この機械は 260 トンのメイン シャーリング シリンダー 2 台と 135 トンの高速シャーリング シリンダー 1 台を使用します。 PDF には、合計の複合せん断力が次のようにリストされています。655トン。

餌箱のサイズはどれくらいですか？

内部のフィードボックスのサイズは、7000×1600×900mm。

刃幅はどれくらいですか？

切断刃の長さとシャー幅は両方とも1600mm。

切断長さは調整できますか？

はい。後部の材料押し出しシステムには切断長さ制御機能があり、オペレータが送り量を調整できます。

機械はどのような材料を処理できますか?

この機械は主に鉄スクラップ用に設計されています。文書化された参照条件は、引張強さが次を超えない鋼です。450MPa。

丸鋼や角鋼も切断できますか？

文書化された材料強度条件下での参考切断能力は次のとおりです。

• 直径130mmまでの丸鋼
• 120×120mmまでの角鋼
• 60×600mmまでの鋼板

機械は全自動ですか？

この機械には、PLC 制御、遠隔操作、油圧押し込み、材料保持、および長さ制御が含まれています。ただし、入手可能な資料には完全な無人自動生産ラインとは記載されていません。

電圧はカスタマイズできますか?

はい。標準仕様は、380V、三相、50Hz、電源は顧客の地域の電気要件に応じてカスタマイズできます。

技術提案をリクエストする

適切な油圧スクラップメタルシャーを推奨するには、以下を提供してください。

• スクラップの写真またはビデオ
• 材質の種類と鋼種
• 材料の最大寸法
• 材料の厚さ
• 1時間または1日あたりに必要な生産能力
• 必要な切断長さ
• 現地の電圧と周波数
• 目的地の港

この情報に基づいて、江陰華科機械設備は適切な機械構成、技術提案、出荷計画、見積もりを作成できます。
