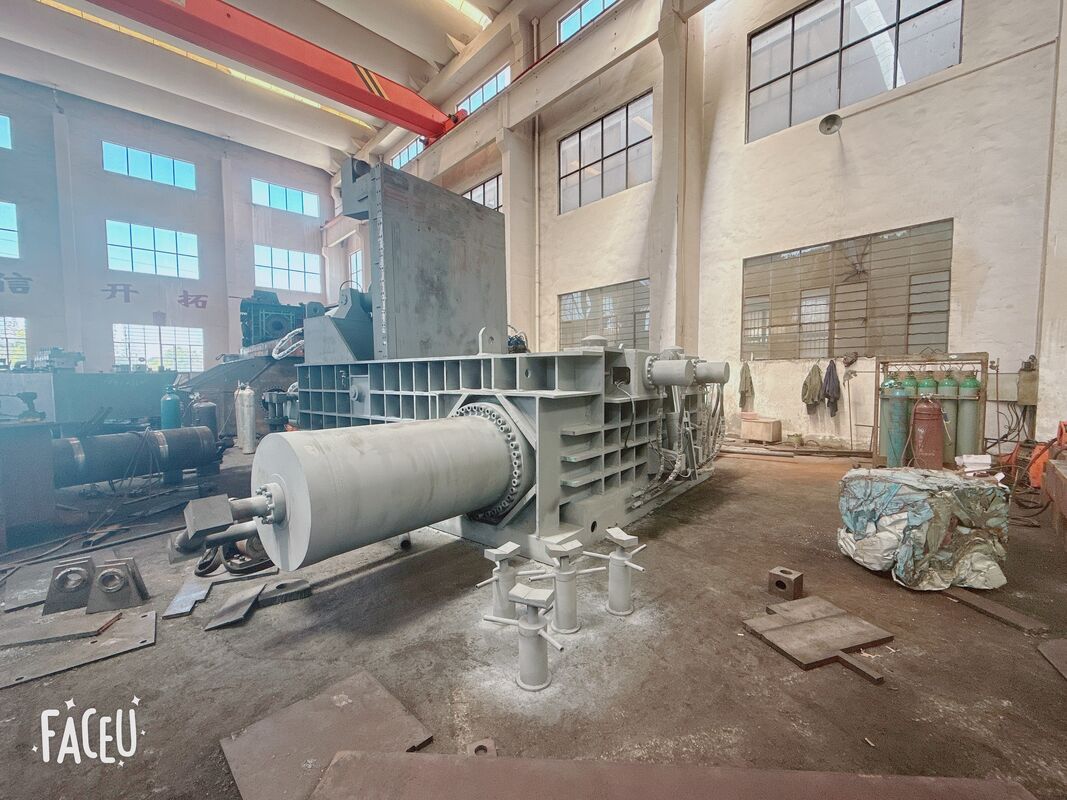

Y81-QF-630 630 トンの水力製の金属スクラップバレーヤー

Y81-QF-630は,大量の金属リサイクルおよびスクラップ処理アプリケーションのために開発された重用液圧スクラップメタルバレーヤーです.

機械は,大きな3500 × 3000 × 1300 mm 圧縮室2つの主要圧縮シリンダー,2つの横圧縮シリンダーと水力弾丸放出システム

横切りに700 × 700 mm調整可能なボール長600から2000mm機械は,輸送,貯蔵,炉の充電のために,密集した管理可能なバールに,大容量鋼の破片を圧縮することができます.

Y81-QF-630は,PLC自動制御とリモート操作を採用し,操作者がより安全な作業位置から圧縮とバレの放出プロセスを制御するのを助けます.

Y81-QF-630 スクラップメタルバレーターの主な特徴

重荷用水圧圧縮システム

この機械は,名指推力6300kNの2つの主要圧縮シリンダーを使用する. 2つのサイド圧縮シリンダーは,部屋の側から追加の圧縮を提供します.

この多方向圧縮設計は 積もったスクラップの体積を削減し コンパクトな長方形金属バレを形作るのに役立ちます

大容量 3500 × 3000 mm 荷物室

圧縮室の測定値:

3500 × 3000 × 1300 mm

大型フード開口は,超大小および不規則な金属スクラップを扱うのに適しています.材料はクレーン,グリッバー,掘削機または他の材料処理機器で室に積載することができます.

調整可能なベールの長さ

標準のバールの横切りは:

700 × 700 mm

バレの長さは,約以下から調整できます.

600から2000mm

調整可能なバレの長さは,操作者が輸送,保管,炉の充電の要件に合わせてバレの重量と寸法に適合することを可能にします.

高密度鋼のスクラップボール

適した鉄鋼スクラップ材料では,完成したバレの密度は以下の程度に達する.

≥2000 kg/m3

実際のボールの密度は,廃棄物の種類,厚さ,形状,初期密度に依存する.

PLC自動制御

Y81-QF-630は,PLCシステムで制御され,遠隔操作をサポートします.

操作システムは,主要圧縮,横圧縮,室蓋,ロック,バールの放出プロセスを制御する.

自動化により,バリングサイクルを標準化し,手動式水力弁操作への依存を減らすことができます.

前部バイル放出

圧縮後,完成したボールが機械の前部から液圧ボール回転シリンダーで放出されます.

この放出方法は,バレーを下流のバレー収集,計量または輸送装置で配置するのに適しています.

テクニカル仕様

水力系

液圧システムは3つの45kWモーターと3つのA4V-250液圧ポンプを中心に設計されています.

各液圧ポンプの名乗圧は250ml/rであり,名乗圧は31.5MPaである.機械の液圧システムの作業圧は25MPaを超えないように制御される.

大型液圧油タンクは約5000リットルの容量があり,通常の動作には約4,500リットルの適切な液圧油が必要である.

GLB-25 水冷却器が設置され,連続運転中の水力油温を制御する.

最終的な冷却水システムは,地元の環境温度,水の質,および稼働時間に応じて設計されるべきです.

典型的な材料

Y81-QF-630 水力金属パレータは,以下を含む様々な重量のある鉄製スクラップ材料を処理するために構成することができる.

• 鋼板の切断物
• 構造鋼の破片
• 鉄鋼製造廃棄物
• 工業用重金属スクラップ
• 混合鋼の破片
• 大型で不規則な鋼の部品
• 鉄鋼加工工場で生産された廃棄物
• 大型スクラップ工場で回収されたリサイクル可能な金属

材料の写真,最大材料の寸法,材料の厚さは,生産前に確認されるべきです.

非常に厚い,大きすぎる,または高強度な鉄鋼スクラップの場合,材料をパレーナーに積む前に前切削が必要になる場合があります.

典型的な用途

金属リサイクル工場

大きな部屋はリサイクル会社に 大量のスクラップを処理し 貯蔵に必要なスペースを減らすことができます

鉄鋼工場

圧縮された鉄鋼スクラップバールは,鉄鋼工場のサイズと密度の要求に応じて輸送および炉の充電のために準備することができます.

金属製造工場

鋼板の縁や構造の断片や生産廃棄物は 管理可能なバールに圧縮できます

廃棄物 収集 センター

放たれた金属スクラップは,貯蔵の組織を改善し,トラックや船に荷乗しやすくするために圧縮することができます.

産業廃棄物処理施設

この機械は,クレーン,グリッバー,コンベアヤー,計量システム,バレハンドリング機器を備えた大規模な金属リサイクルラインに組み込める.

重用 の 金属 の バレル 機 を 使う の の 利点

廃棄物 の 量 が 減少 し た

緩い積もりの鋼のスクラップを圧縮すると,材料が占めるスペースが大幅に減少します.

より 簡単 な 交通

均質な長方形バレは,不規則な散布よりも,持ち上げ,積み重ね,輸送するのが簡単です.

貯蔵 管理 の 改善

完成したバレは,倉庫やスクラップや積載エリアでより効率的に配置できます.

制御されたベール寸法

700 × 700 mm のバレセクションと調整可能なバレ長さは,異なる下流処理要件に対応することを容易にする.

より 安全 な 遠隔操作

遠隔操作システムにより,操作者は圧縮室のすぐそばに立たないうちに機械を観察することができます.

大規模なスクラップ処理プロジェクトに適しています

大容量,複数の水力シリンダーと135kWの設置電力により,Y81-QF-630は,要求の高い産業廃棄物リサイクルアプリケーションに適しています.

機械の寸法と設置要件

機械の総寸法は,約:

9500 × 8555 × 3085 mm

部屋の蓋が完全に開いているとき,機械の総高さは約:

4660mm

推奨する設置面積は,約:

10.2 × 9.8メートル

追加のスペースは,以下に指定されるべきです.

• 材料の積載装置
• バレの取り去り
• 水力発電所の整備
• 電動制御キャビネットへのアクセス
• 冷却水設備
• オペレーターのアクセス
• 部品の取り扱い

顧客は,注文確認後に提供された最終的な基礎図に従って鉄筋コンクリートの基礎を準備する必要があります.

輸送情報

Y81-QF-630の寸法と総重量により,この機械は卸貨船で輸送するのに適しています.

主要な海運部門は以下の通りである.

最終的な運輸計画,引き上げ地点,梱包方法は,目的港と輸送ルートによって確認されます.

カスタマイズオプション

Y81-QF-630は,顧客の動作条件に応じてカスタマイズすることができます.

利用可能なカスタマイゼーションには,以下が含まれます.

• 異なる電源電圧と周波数
• パーソナライズされたバールの長さ
• 冷たい地域のための水力オイル加熱システム
• 強化された水力油冷却システム
• 異なるPLCと電気部品のブランド
• リモコン設定
• 積載クレーンまたは材料取り付け器の統合
• バイル重量計
• パーソナライズされた安全保護
• パーツパッケージ
• 設置・投入支援

すべてのカスタマイゼーションは製造前に確認する必要があります.

機械の選択に必要な情報

正確なスクラップ・メタル・バレラーを推奨するには,以下を提示してください.

1. 廃棄物の写真やビデオ
2. 処理する金属の種類
3. 材料の最大寸法
4. 材料の最大厚さ
5. 必要な処理能力/時間または/日
6. 要求されるバールの寸法
7. 必要なバール重量または密度
8. ローカル電源
9. 積載方法
10. 目的港

この情報に基づいて Y81-QF-630 があなたのプロジェクトに適しているかどうかを 評価することができます

よく 聞かれる 質問

Y81-QF-630の圧縮室の大きさは?

圧縮室の尺度は3500 × 3000 × 1300 mmである.

完成したバレのサイズは?

標準的なボール切断は700 × 700 mm.ボール長は約600 mmから2000 mmまで調整できます.

バレの密度は?

適した鉄鋼スクラップでは,バールの密度は少なくとも2000kg/m3に達する.実際の密度は,材料の種類,厚さ,初期状態によって異なります.

設置電力は?

総設置電力は135 kWで,3つの45 kWのメインモーターで構成されています.

機械のサイクルの時間は?

無負荷サイクル時間は約110~120秒である.実際の生産容量は負荷効率,スラップタイプ,材料のサイズ,バレの長さに依存する.

機械は自動で動作するのですか.

はい,機械はPLC自動制御を使用し,遠隔操作をサポートします.

完成したバールはどのように放出されますか?

バレは,機械の前部から液圧回転シリンダーで放出されます.

生産能力は?

時給容量は,顧客の材料密度,積載方法,バールの長さ,および必要なバールの重量に応じて計算されなければならない.生産能力の確認前に材料の写真と生産要件が必要です.

電圧はカスタマイズできますか?

はい.標準仕様は415V,3相,50Hzです.他の電圧と周波数構成は,目的国によって設計することができます.

機械はコンテナで送れるか.

大きさと約90トンの総重量のため,推奨される輸送方法は卸貨船です.

江井 華ケ 機械 会社 を 選ぶ の は なぜ です か

ジャンイアン・フアケ・機械設備株式会社 は,金属リサイクル装置を専門としており,顧客のスクラップ材料に応じてカスタマイズされたソリューションを提供しています.生産目標と運用条件.

機械を推薦する前に 技術チームは 材料の種類,材料の寸法,標的バールのサイズ,積載方法,必要な容量などを評価します

このプロジェクトに基づく選択プロセスは,水力システム,室の寸法,バールの仕様が顧客の実際のリサイクル作業に一致することを保証します.

技術提案を要請する

廃棄物素材の写真 材料の最大寸法 必要な日用容量 バレのサイズ 地元の電源を 送ってください

私たちのエンジニアチームは,あなたの要求を評価し,適切なマシン構成,技術提案,あなたのプロジェクトのためのオートメントを準備します.
